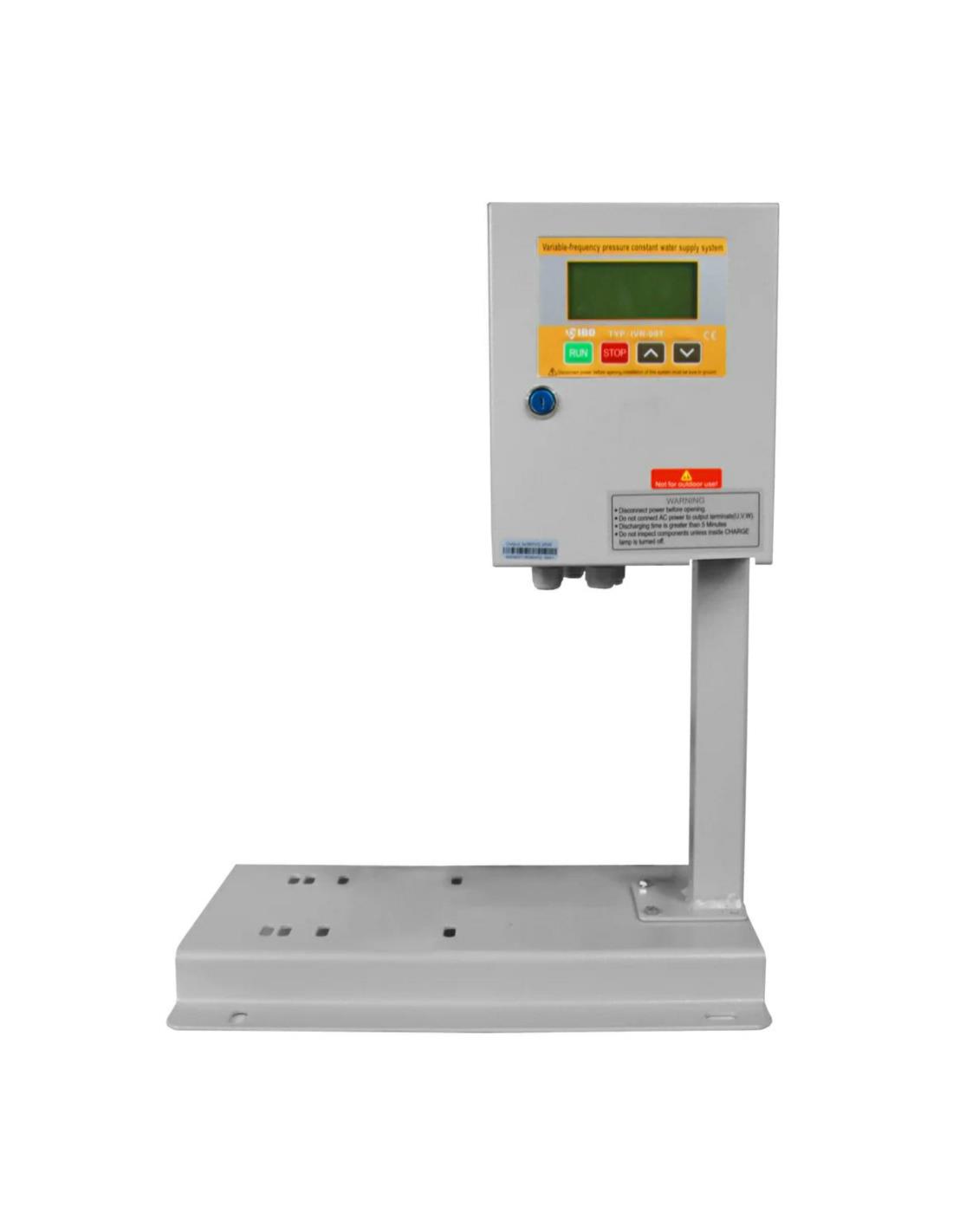

IBO STER.FALOW. IVR-09T 7,5KW/400V-18A

Opis

Inteligentny sterownik pompy, model IVR 09 T jest łatwym w użyciu urządzeniem kontrolnym i zabezpieczającym do bezpośredniego podłączenia pomp głębinowych, pomp powierzchniowych, pomp zatapialnych, itp. utrzymującym stałe, zadane ciśnienie wody poprzez zmianę prędkości obrotowej silnika pompy. Model IVR 09 T ma wiele trybów operacyjnych przez adaptację do różnych instalacji elektrycznych. Sterowniki z serii IVR 09 moga być stosowane w grupach pompowych do 6 pomp.

CECHY

• Wydajność energetyczna: w porównaniu z tradycyjnym sposobem, system zaopatrzenia w wodę o stałym ciśnieniu z przetwornicą częstotliwości oszczędza energię o 30 - 60 %.

• Niezawodność na długie lata współpracujących pomp: średni moment obrotowy i ścieranie na wale zmniejsza się ze względu na spadek średniej prędkości obrotowej, co zapewnia dłuższą żywotność pompy.

• Wbudowana funkcja SOFT-STARTu i łagodnego zatrzymania urządzenia pozwala zlikwidować uderzenie hydrauliczne (efekt uderzenia hydraulicznego oznacza nagły wzrost ciśnienia, towarzyszący szybkiemu zatrzymaniu lub rozpoczęciu przepływu cieczy).

• Kompleksowa ochrona: system posiada najbardziej wszechstronną technologię zabezpieczeń nadprądowych, przepięciowych, podnapięciowych, zwarciowych, zablokowania wirników, możliwość zabezpieczenia pompy przed suchobiegiem bez konieczności instalacji sond/czujników w studni.

• Możliwość łączenia sterowników w grupy pompowe, do 6 pomp. Zarządzanie grupą odbywa się z poziomu jednego sterownika, wybranego przez użytkownika jako główny. Pozostałe dostosowują pracę do wymagań systemu. Programowanie zestawu jest bardzo proste i nie wymaga specjalistycznej wiedzy.

ZASTOSOWANIE

Model IVR 09 T sprawdzi się wszędzie, gdzie zachodzi potrzeba utrzymania stałego ciśnienia wody w instalacji oraz kontroli i ochrony pompy lub zestawu kilku pomp.

IVR 09 T zarządza automatycznie włączaniem i wyłączaniem oraz adaptuje obroty silnika do wymagań instalacji.

Przewidywane typowe użycie:

• zaopatrywanie w wodę ze studni,

• nawadnianie szklarni, ogrodów i pól,

• zbieranie i wykorzystywanie deszczówki,

• urządzenia przemysłowe.

PARAMTERY

• Moc: 7,5 kW,

• Zasilanie: 3~400 V dopuszczalne wahania (300-450 V),

• Znamionowe napięcie wyjściowe: 3~400 V,

• Prąd: 18 A,

• Częstotliwość na wejściu: 50/60 Hz,

• Częstotliwość na wyjściu: 20-50/60 Hz,

• Wyzwalany czas reakcji przy przeciążeniu: 5 s - 5 min.,

• Zakres nastawy ciśnienia: 1-9 bar,

• Wyzwalany czas reakcji przy otwartej fazie: < 5 s,

• Wyzwalany czas reakcji przy zwarciu: < 0,1 s,

• Wyzwalany czas reakcji przy zbyt niskim/wysokim napięciu: < 5 s,

• Wyzwalany czas reakcji przy suchobiegu: 6 s,

• Czas wznowienia po przeciążeniu: 30 min.,

• Czas wznowienia przy zbyt niskim/wysokim napięciu: 5 min.,

• Czas wznowienia przy suchobiegu: 8 s, 1 min., 10 min., 30 min., 1 h, 2 h...,

• Próg wyłączenia przy zbyt wysokim napięciu: 418 V,

• Próg wyłączenia przy zbyt niskim napięciu 324 V,

• Odległość transferu poziomu płynu: ≤ 1000 m,

Funkcje ochrony:

• Suchobieg,

• Zwarcie,

• Przeciążenie,

• Przeciążona pompa,

• Nagły skok napięcia,

• Nagły spadek napięcia,

• Nagły wzrost napięcia,

Podstawowa charakterystyka techniczna

Charakterystyka kontroli:

• Podwójna kontrola przepływu,

• Kontrola ciśnienia,

• Metoda kontroli:

• Manualna,

• Automatyczna,

• Charakterystyka kontroli przepływu: Impuls elektrody próbnika i przełącznik przepływu,

• Charakterystyka kontroli ciśnienia: Czujnik ciśnienia 24 V, 4-20 mA

Podstawowe dane dotyczące instalacji

• Dopuszczalna temperatura otoczenia: -10°C do +40°C,

• Dopuszczalna wilgotność otoczenia 20 % do 90 % RH,

• Dopuszczalna temperatura płynu: 0°C do +100°C,

• Stopień ochrony: IP54,

• Pozycja instalacji: pionowa,

• Minimalna objętość zbiornika przeponowego: 4 L,

• Maksymalny prąd silnika: 18 A
