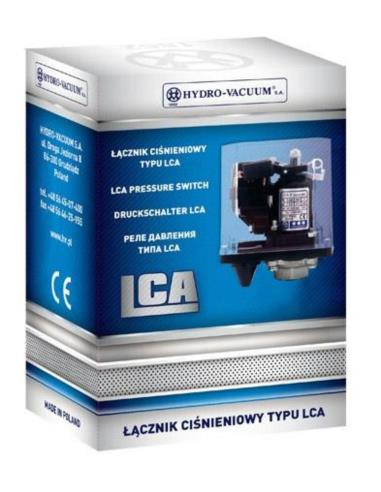

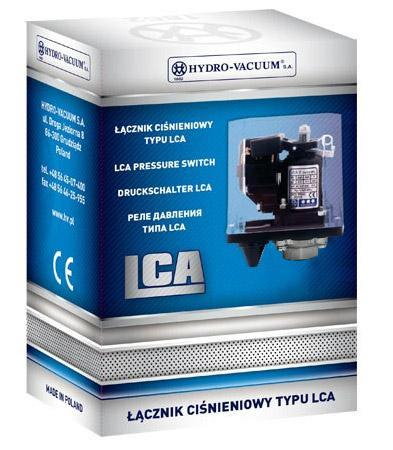

ŁĄCZNIK CIŚNIENIOWY LCA 1 0.1 do 0.4 MPa

Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi ze zbiornikiem zamkniętym, utrzymują one ciśnienie czynnika w stałych określonych granicach. Wyłącznik ciśnieniowy LCA przeznaczony jest do automatycznego załączania i wyłączania silników elektrycznych (pomp) pracujących w układach hydroforowych i sprężonego powietrza, w miejscach wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych. Do układów sprężonego powietrza zalecane jest stosowanie wyłącznika LCA z króćcem aluminiowym. Produkowane są w trzech typowielkościach zależnie od zakresu ciśnienia (0,4 MPA; 0,8 MPa; 1,1 MPa). Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane. Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.

Zalety wyłącznika ciśnieniowego LCA:

• Układ przetwarzania ciśnienia, przełączania oraz elementy elektryczne pozostały w nowej wersji niezmienione, gwarantując niezawodność i trwałość sprawdzoną w praktyce podczas kilkudziesięciu lat istnienia łącznika ciśnieniowego LCA na rynku,

• Membrany stosowane w łączniku ciśnieniowym produkcji Hydro-Vacuum S.A. są odporne na współpracę z olejowymi zanieczyszczeniami w układzie ciśnieniowego sterowania co umożliwia użycie LCA w zastosowaniach przemysłowych,

• Łącznik LCA charakteryzuje się stabilnością oraz powtarzalnością nastaw dzięki stosowaniu detali wysokiej jakości,

• Transparentna pokrywa wykonana z odpornego na uszkodzenia tworzywa – poliwęglanu, która pozwala kontrolować stan techniczny elementów oraz położenie styków łącznika,

• Wyposażenie go w obrotowe przyłącze hydrauliczne, które umożliwia montaż i demontaż łącznika w ciasnych przestrzeniach a także zmianę lokalizacji łącznika w instalacjach bez ich wyłączania,

• Dwie średnice króćców montażowych G1/4 i G1/2 przez co nadaje się do montażu w zdecydowanej większości instalacji ciśnieniowych,

• Zarówno proces produkcji jak i kontroli prowadzony jest przez wykwalifikowaną i doświadczoną kadrę w oparci m.in. o system zarządzania jakością ISO:9001. Każdy łącznik jest poddawany próbie hydraulicznej i elektrycznej - przy napięciu probierczym 2,5kV

• Gwarancja 24 miesiące,

• Wszystkie podzespoły i cały łącznik ciśnienieniowy LCA montowany jest w Hydro-Vacuum S.A. w większości z elementów wytwarzanych w Hydro-Vacuum S.A.; pozostałe materiały (śruby, nakrętki itp.), są pochodzenia krajowego.

Warunki pracy:

• Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.

• Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Dopuszczalna temperatura otoczenia wynosi od -5oC do +40oC.

• Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC .

• Stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze).

DANE TECHNICZNE

• Znamionowe napięcie izolacji 230 V / 400 V

• Znamionowe prądy łączeniowe 16 A / 10 A

• Częstotliwość znamionowa 50 Hz

• Kategoria pracy AC-3

• Znamionowe napięcie probiercze izolacji 2,5 kV

• Znamionowa trwałość łączeniowa 0,25 * 106 cykli

• Znamionowa częstość łączeń zwykła 120 cykl/h

• Moc silników sterowanych bezpośrednio [kW] 2,2 kW 4,0 kW

• Min. temperatura czynnika napędowego 0 st. C

• Max. temperatura czynnika napędowego 40 st. C

• Rodzaj czynnika napędowego woda, powietrze, olej maszynowy, olej transformatorowy

• Przekroje przewodów przyłączeniowych min 1,5 mm2 / max 4,0 mm2

• Masa łącznika - z gwintem G1/2” 0,50kg

• Zakres nastawy ciśnienia od 0.1 MPa do 0.4 MPa
